3D掃描儀抄數前，先對圖畫質量進行檢查與分析

文章來源：本站發布時間：2020-06-20 09:54:00 點擊數：2800 【大 中 小】

抄數是逆向工程的另一種稱呼，是平常意義上設計的反向過程，廣泛應用在仿制工作上。即運用3D掃描儀對已有的模型進行掃描，得到三維輪廓數據，配合專業逆向工程軟件進行模型重構，生成數控程序，并進行數控加工。抄數畫圖質量的檢查及分析為了提高工作效率和產品的質量,須做如下檢查和分析：

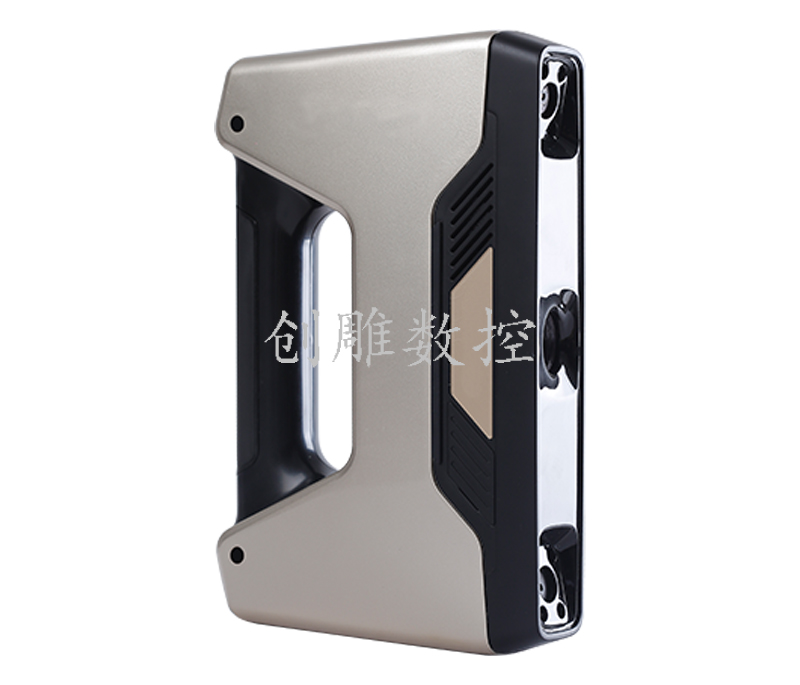

3D掃描儀

一、圖源檢查

1、抄數網格或抄數自由曲面的圖形是否與樣板相符?如規格，壁厚等。

2、出模的擺放方向及位置是否正確。

3、抄數網格或抄數的自由曲面是否對稱，是否有偏轉角?(不對稱除外)

二、畫圖檢查及分析：

1、畫曲面或畫實體時的所有外表面與抄數自由曲面的每個位置(角落)或形狀的距離(接近距離)是否保證在允許的公差范圍內?一般公差控制在0.01mm內,特殊情況按客戶提供的要求做。

2、零件整體或裝配整體的規格尺寸(即長、寬、高、工件的壁厚)或特征輪廓位置，形狀是否準確(因該用卡尺進行復查)?特別對于不規則外形的工件因該用卡尺在實物樣板上與電腦三維圖相應的不同位置進行復查。較細小的特征準確位置及形狀是否正確?

3、對于接近平面的弧曲面特別加以仔細觀察,有時縮水現象誤解為平面。

4、對于不易察覺的側面有時弧面誤認為平面,或弧面誤認為弧面,或斜面誤認為垂直面,或垂直面誤認為斜面,應處處比較。

5、導圓角(導角)是特別易出錯的，須加以仔細測量，特別小于0.3mm的導圓角在特定位置應畫上。

6、對于縮水引起變形或形成倒鉤現象應加以修正(特殊情況應向上司反映)。

7、畫曲面或畫實體時,對于表面要求圓滑的曲面一定按要求執行,不準凹凸起伏(翻轉三維圖側角可以看到圓滑情況).特別在于加工后或縮水變形現象引起的特殊因素須會知上司)。

8、對于壁厚,不同位置壁厚不一樣,須加以仔細測量檢查。

9、如果出現不正確的必須修正或改正。

10、拔模分析：

所以工件的側面均有拔模斜度(特殊部位或軟性材質工件有要求除外)一般情況下如孔，螺絲柱，唇位可不出拔模斜度。

斜頂處和滑塊處的根據樣板要求安排拔模斜度。(包括插穿面)

分型線位置必須準確，清晰可見，順滑貫通，且過渡自然。(特別注意細微特征分型線的連接)。

11、干涉分析：
